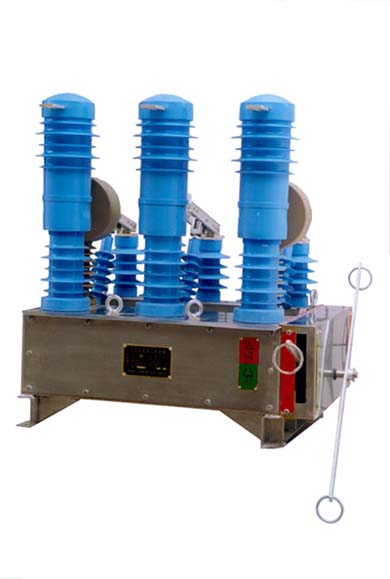

产品名称：ZW41-12户外交流高压断路器

一、概述

随着计算机、传感器技术和网络通信技术的发展以及电力系统中配网运行要求的提高，功能单一的一次设备在配电网络的应用中日益显示出其不便之处，因而从配电网系统的全局着眼，开发基于节点的（终端）智能化开关已势在必行。基于这种思想，南京电力自动化设备总厂自行研制了ZW41－12/D630－20（以下简称ZW41－12）型智能一体化户外交流高压断路器，它集微处理机技术、电力电子技术、传感器技术、网络技术、现代通讯技术和新的开关制造技术于于一体。广泛适用于城网作为分断货联络开关，或用于农网配电系统户外变。电站作为出线开关，也可有效完成传统的重合器的工作，分、合负荷电流和短路电流。开滚啊配置测量保护控制和通讯功能，满足配电自动化系统要求。

ZW41－12型真空断路器为组合式系列化产品，它可配置组合隔离开关为线路检修提供可视断口；采用户外穿芯式电流互感器提供测量保护电气参量；电源系统保证在系统失电时提供至少12小时的电池持续供电，并可根据需要增大蓄电池容量，延长电池供电时间；断路器配用CPMI型双稳态永磁操动机构（CPMI型双稳态永磁操动机构为南自厂自行开发生产，国内永磁机构断路器中第一家开发成型，第一家通过西高所型式试验）。与真空灭弧室形成最良好的配合完成操作功能，由于永磁机构可动部件少，采用电子控制系统，一万次操作而无需维护保养；隔离开关配用手动操动机构，两者构成机械防误操作闭锁。

ZW41－12型真空断路器采用硅胶与SMC不饱和树脂复合绝缘套管，机械强度高，外绝缘具有自洁功能所以防污秽能力强，可适用于高海拔地区。断路器和隔离开关的基座外壳为不锈钢，可达到在有效使用期内无需油漆维护。

由于ZW41－12型真空断路器应用了多项专利技术，使它具有很多优点：无SF6、无油、受环境影响小、有利于环境保护、单元尺寸小、重量轻、便于柱上安装，智能控制箱紧凑适用，可以方便地安装在柱子的下方，适用于城乡电网就地操作和远方控制，除了电池每5至7年更换一次外，断路器本体基本终身免维护。

几年来，经过数十个地区运行考验，性能稳定可靠。

二、使用条件

海拔高度不超过2000m（超过2000m时可特殊设计）；

周围空气温度上限+50℃、下限﹣40℃；

风压不超过700Pa（相当于风速34m/s）；

无经常性的剧烈振动；

无强力腐蚀气体、介质的场所（如各种酸、碱、浓烟等）；

防污秽嫩里Ⅳ级；

储存温度﹣40℃～+85℃

三、技术参数

断路器主要技术参数

序号	项目			单位	参数
1	额定电压			kV	12
2	额定电流			A	630
3	额定频率			Hz	50
4	工频耐压1min		干试	kV	42
			湿试	kA	30
5	雷电冲击（峰值）			kA	75
6	额定短路开断电流			kA	20
7	额定短路关合电流（峰值）			kA	50
8	额定峰值耐受电流			kA	50
9	4s短时耐受电流			kA	20
10	额定操作循环				分-0.3-合分-5s-合分-5s-合分
11	额定短路电流开断次数			次	30
12	机械寿命			次	10000
13	重量	断路器（包括操动机构）		kg	130
		隔离开关			38
		电流互感器			6

隔离开关主要技术参数

序号	项目		单位	参数
1	额定电压		kV	12
2	额定电流		A	630
3	额定频率		Hz	50
4	工频耐压1min	干试	kV	48
5	雷电冲击（峰值）		kV	85
6	4s短时耐受电流		kA	20
7	峰值耐受电流		kA	50
8	机械寿命		次	2000

断路器主要机械技术参数

序号	项目		单位	参数
1	触头开距		mm	10±1
2	触头超程		mm	2.5～4
3	合闸时间		ms	40～80
4	合闸时触头弹跳时间		ms	≤3
5	分闸时间		ms	25～40
6	三相分闸不同期		ms	≤2
7	分闸速度	全行程平均	m/s	1.0±0.2
		手动分闸全行程平均	m/s	0.8±0.2
8	合闸速度		m/s	0.7±0.2
9	动静触头允许电摩损值		mm	3
10	断路器本身回路电阻（20℃）		μΩ	≤80

隔离开关主要机械技术参数

,

序号	项目	单位	参数
1	分闸位置动静触头之间开距	mm	≥200
2	合闸位置动静触头接触距离	mm	≥30
3	相间电气绝缘开距	mm	≥200
4	三相合闸不同期时间	ms	≤30
5	回路电阻（20℃）	μΩ	≤50

CPM1型双稳态永磁操动机构调整测量的主要参数

序号	项目	单位	参数
1	动铁芯行程	mm	25
2	低电压闭锁合闸	mm	85
3	低电压闭锁分闸	mm	65
